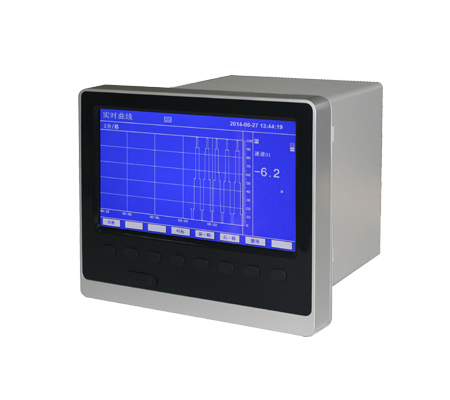

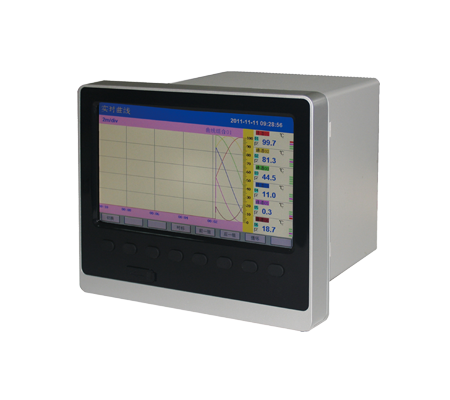

CN531型數據采集無紙記錄儀采用新型大規模集成電路，可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等。對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。可帶RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座，可提供傳感器配電。
CN531外形美觀，操作界面友好，顯示功能強大，連續使用穩定可靠，堪稱品質之選。
產品特點
1.畫面清晰、寬視角；
2.實時曲線顯示，歷史曲線追憶，棒圖顯示；
3.全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全；
4.提供二、四、六、十二、十六、二十四路6種數顯畫面供用戶選擇；
5.最大可支持8G容量，斷電后數據可永久保存；
6.全鋁密封外殼，保證儀表在惡劣環境中正常工作；
產品優勢
技術參數|
測量輸入 |
||
|
輸入信號 |
電 流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方 電 壓：0～5V、1～5V、0～10V、±5V、0～5V開方、1～5V開方、 0～20 mV、 0～100mV、±20mV、±100mV 熱 電 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 線性電阻：0～400Ω 熱 電 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
|
|
輸出 |
||
|
輸出信號 |
模擬輸出：4～20mA（負載電阻≤380Ω）、0～20mA（負載電阻≤380Ω）、 0～10mA（負載電阻≤760Ω）、1～5V（負載電阻≥250KΩ）、 0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥10KΩ） |
|
|
報警輸出：繼電器常開觸點輸出，觸點容量1A/250VAC（阻性負載） （！注：當負載超過繼電器觸點容量時，請不要直接帶負載） |
||
|
饋電輸出：DC24V±1，負載電流≤250mA |
||
|
通訊輸出：RS485/RS232通訊接口，波特率1200～57600bps可設置，采用標準MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達15米；EtherNet通訊接口，通訊速率為10M。 |
||
|
綜合參數 |
||
|
測量精度 |
0.2%FS±1d |
|
|
采樣周期 |
1秒 |
|
|
設定方式 |
面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
|
|
顯示方式 |
7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。 顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等 |
|
|
數據備份 |
支持U盤和SD卡進行數據備份與轉存，最大容量為8GB，支持FAT、FAT32格式 |
|
|
存儲容量 |
內部Flash存儲器容量64M Byte |
|
|
記錄間隔 |
1、2、4、6、15、30、60、120、240秒九檔可供選擇。 |
|
|
存儲長度（不斷電連續記錄） |
24天（間隔1秒時）—5825天（間隔240秒時） 計算公式：記錄時間（天）= （！注：通道數的計算：程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算） |
|
|
使用環境 |
環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。 （！注：若現場環境惡劣，定貨時務必特殊說明） |
|
|
工作電源 |
AC85～264V(開關電源)，50/60Hz；DC12～36V(開關電源) |
|
|
功耗 |
≤20W |
|
使用注意事項
1.本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形；
2.請不要將帶電品靠近信號端子，可能引起故障；
3.請不要對本表沖擊；
4.如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系；
5.為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘；
6..儀表一般不需日常維護，在出現明顯的故障時，請不要自行開箱修理！
7.啟動電源后，儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源, 檢查電源是否正常。
8.不允許更換元?dú)饧蚪Y(jié)構,以免影響性能。
